Lab136. Frame Relay - Multilink PPP

Objective :
  • Frame Relay juga memiliki kemampuan multilink yaitu membundle beberapa link serial menjadi satu
  • Bisa juga menambahkan authentikasi multilink frame relay
Topologi Lab
 Metode Lab :
  • Gunakan dua kabel serial pada masing-masing link
  • Konfigurasikan Multilink
  • Konfigurasikan Authentikasi
 Konfigurasi Frame Relay
!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
 frame-relay lmi-type cisco
 frame-relay intf-type dce
 frame-relay route 103 interface Serial0/2 301
!
interface Serial0/1
 no ip address
 encapsulation frame-relay
 clock rate 2000000
 frame-relay lmi-type cisco
 frame-relay intf-type dce
 frame-relay route 204 interface Serial0/3 402
!
interface Serial0/2
 no ip address
 encapsulation frame-relay
 clock rate 2000000
 frame-relay lmi-type cisco
 frame-relay intf-type dce
 frame-relay route 301 interface Serial0/0 103
!
interface Serial0/3
 no ip address
 encapsulation frame-relay
 clock rate 2000000
 frame-relay lmi-type cisco
 frame-relay intf-type dce
 frame-relay route 402 interface Serial0/1 204
!

Konfigurasi R1

!
username R2 password 0 cisco
!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
 frame-relay interface-dlci 103 ppp Virtual-Template1
!
interface Serial0/1
 no ip address
 encapsulation frame-relay
 clock rate 2000000
 frame-relay interface-dlci 204 ppp Virtual-Template1
!
interface Virtual-Template1
 ip address 12.12.12.1 255.255.255.0
 ppp authentication chap
 ppp multilink
!

Konfigurasi R2
!
username R1 password 0 cisco
!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
 frame-relay interface-dlci 301 ppp Virtual-Template1
!
interface Serial0/1
 no ip address
 encapsulation frame-relay
 clock rate 2000000
 frame-relay interface-dlci 402 ppp Virtual-Template1
!
interface Virtual-Template1
 ip address 12.12.12.2 255.255.255.0
 ppp authentication chap
 ppp multilink
!

Verifikasi Lab
Shutdown interface s0/0 pada R1 dan pastikan masih bisa ping ke 12.12.12.1


Terlihat diatas, ip tersebut masih dapat diping meskipun interface S0/0 pada R1 telah down.

Pada PPP, username harus menggunakan hostname lawannya. Jika diinginkan menggunakan username yang lain, konfigurasinya seperti berikut :
R1(ocnfigif)#username BOGOR password 0 RAHASIA
R1(ocnfigif)#interface Virtual-Template1
R1(ocnfigif)#  ppp chap hostname JAKARTA

R2(ocnfigif)#username JAKARTA password 0 RAHASIA
R2(ocnfigif)#interface Virtual-Template1
R2(ocnfigif)#  ppp chap hostname BOGOR




Lab135. Frame Relay End to End Keepalive

Objective :
  • Failover pada frame relay, dimana bila link utamanya frame relay down, maka akan berpindah ke link backup serialnya.
  • Dengan konfigurasi backup interface, jika link utamanya down, maka secara otomatis akan langsung berpindah ke link backupnya
  • Namun bila yang down adalah link frame-relay di sisi remote, maka konfigurasi backup interface tidak akan membuat link berpindah ke link backupnya. Untuk itu perlu ditambahkan konfigurasi Frame Relay End to End Keepalive (FREEK)
Topologi Lab :
 Metode Lab :
  • Sambungkan kabel serial dari R1 dan R2 sebagai link backup
  • Konfigurasikan Frame Relay End to End Keepalive (FREEK)
 Konfigurasi R1
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.0
!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
!
interface Serial0/0.1 point-to-point
 backup interface Serial0/1
 ip address 12.12.12.1 255.255.255.0
 frame-relay interface-dlci 102
  class FREEK
!
interface Serial0/1
 ip address 21.21.21.1 255.255.255.0
 clock rate 2000000
!
router eigrp 1
 network 0.0.0.0
 no auto-summary
!
map-class frame-relay FREEK
 frame-relay end-to-end keepalive mode bidirectional
!

Konfigurasi R2

!
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
!
interface Serial0/0.1 point-to-point
 ip address 12.12.12.2 255.255.255.0
 frame-relay interface-dlci 201
  class FREEK
!
interface Serial0/1
 ip address 21.21.21.2 255.255.255.0
 clock rate 2000000
!
router eigrp 1
 network 0.0.0.0
 no auto-summary
!
map-class frame-relay FREEK
 frame-relay end-to-end keepalive mode bidirectional
!

Verifikasi Lab

Redundancy kali ini dilihat dari sisi router R1. Pada tahap ini, interface s0/0 akan di shutdown, sehingga link utamanya akan down dan beberapa saat kemudian secara otomatis akan berpindah ke link s0/1. Permasalahannya adalah bila link yang down adalah s0/0 pada R2, maka bila tanpa konfigurasi FREEK, R1 akan tetap menggunakan link utamanya (s0/0). Dengan konfigurasi FREEK, maka hal tersebut bisa teratasi.
Untuk pengetesan, shutdown int s0/0 pada R2
Setelah di sisi remote dibikin down, maka status End-to-End Keepalive nya menjadi down pad R1 dan R2, selanjutnya membuat router akan menggunakan link backupnya.
Terlihat diatas backup interface nya akan menjadi up dari sebelumnya standby. Tanpa menggunakan FREEK backup interfacenya akan selalu standby karena interface utamanya tetap up, walaupun secara end-to-end linknya down.

Aktifkan kembali interface s0/0 R2, untuk mengecek apahak setelah link utamanya aktif, router akan kembali memilih menggunakan link utamanya (Frame Relay).
Terlihat diatas, interface backup (S0/1) berpindah statusnya menjadi standby dan kemudian memilih menggunakan interface S0/0 nya kembali

Lab134. Frame Relay Bridging

Objective : Mefungsikan frame relay sebagi bridging antara PC1 dan PC2. Dimana PC1 dan PC2 berada dalam satu network yang sama

Topologi Lab:
Metode Lab :
  • R1 terhubung dengan PC1
  • R2 terhubung dengan PC2
  • Konfigurasikan frame relay pada R1 dan R2 agar menjadi bridgin
Konfigurasi R1
!
bridge irb
!
interface FastEthernet0/0
 no ip address
 duplex auto
 speed auto
 bridge-group 1
!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
 frame-relay map bridge 102 broadcast
 bridge-group 1
!
interface BVI1
 ip address 12.12.12.11 255.255.255.0
!
bridge 1 protocol ieee
bridge 1 route ip

Konfigurasi R2
!
bridge irb
!
interface FastEthernet0/0
 no ip address
 duplex auto
 speed auto
 bridge-group 1
!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
 frame-relay map bridge 201 broadcast
 bridge-group 1
!
interface BVI1
 ip address 12.12.12.12 255.255.255.0
!
bridge 1 protocol ieee
bridge 1 route ip
!

Konfigurasi PC1
!
interface FastEthernet0/0
 ip address 12.12.12.1 255.255.255.0
 duplex auto
 speed auto
!

Konfigurasi PC2
!
interface FastEthernet0/0
 ip address 12.12.12.2 255.255.255.0
 duplex auto
 speed auto
!

Verifikasi Lab

Lab133. Frame Relay ( Main Interface Static Mapping + Multipoint Subinterface Static Mapping)

Objective : memvariasikan tipe interface

Topologi Lab :
 Metode Lab :
  • Pada R1 menggunakan sub interface, static mapping
  • Pada R2 menggunakan main interface, static mapping
 Konfigurasi R1
!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
!
interface Serial0/0.1 multipoint
 ip address 12.12.12.1 255.255.255.0
 frame-relay map ip 12.12.12.2 102
!

Konfigurasi R2
!
interface Serial0/0
 ip address 12.12.12.2 255.255.255.0
 encapsulation frame-relay
 clock rate 2000000
 frame-relay map ip 12.12.12.1 201
!

Verifikasi Lab

Lab132. Frame Relay (Point-to-point Subinterface + Main Interface Static Mapping)

Objective : Belajar memvariasikan tipe interface dan mapping yang digunakan

Topologi Lab
Metode Lab :
  • Pada R1 menggunakan sub interface, dynamic mapping
  • Pada R2 menggunakan main interface, static mapping
Konfigurasi R1
 !
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
!
interface Serial0/0.2 point-to-point
 ip address 12.12.12.1 255.255.255.0
 frame-relay interface-dlci 102
!

Konfigurasi R2
!
interface Serial0/0
 ip address 12.12.12.2 255.255.255.0
 encapsulation frame-relay
 clock rate 2000000
 frame-relay map ip 12.12.12.1 201
!

Verifikasi Lab
  • Pada R1, point-to-point subinterface, tidak butuh mapping ke ip tertentu
  • Pada R2, main interface, static mapping

Lab131. Frame Relay (Point-to-Point Subinterface + Main Interface - Inverse ARP)

Objective : Belajar memvariasikan tiap interface yang digunakan (Subinterface + Main Interface)

Topologi Lab :
Metode Lab :
  • Pada R1 menggunakan subinterface, dynamic mapping
  • Pada R2 menggunakan main interface, inverse-arp
Konfigurasi R1
!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
!
interface Serial0/0.2 point-to-point
 ip address 12.12.12.1 255.255.255.0
 frame-relay interface-dlci 102
!

Konfigruasi R2
!
interface Serial0/0
 ip address 12.12.12.2 255.255.255.0
 encapsulation frame-relay

Verifikasi Lab
  • Pada R1 menggunakan point-to-point subinterface sedangkan pada R2 menggunakan main interface
  • Pada R1 tidak ada mapping terhadap ip karena point-to-point, sedangkan pada R2 terlihat bahwa DLCI 201 diberikan oleh frame relay switch pada main interfacenya melalui Local Management Interface (LMI).
  • Setelah main interface dikonfigurasikan IP, maka frame-relay inverse-arp request dikirim ke circuit yang kemudian router R1 mereply dengan Ip nya 12.12.12.1

Lab130. Frame Relay Point-to-Point Subinterface

Objective : Mengenal konfigurasi subinterface tipe point-to-point

Topologi Lab :
Metode Lab :
  • Buat subinterface baru pada R1 dan R2
  • Gunakan type point-to-point pada subinterface nya
Konfigurasi R1
!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
!
interface Serial0/0.2 point-to-point
 ip address 12.12.12.1 255.255.255.0
 frame-relay interface-dlci 102
!



 Konfigurasi R2

!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
!
interface Serial0/0.2 point-to-point
 ip address 12.12.12.2 255.255.255.0
 frame-relay interface-dlci 201
!

Verifikasi Lab
Point-to-Point tidak membutuhkan mapping ip kareana hanya ada satu dlci saja, perintah frame-relay interface-dlci digunakan untuk memindahkan assign dlci frame relay switch dari main interface ke subinterface nya

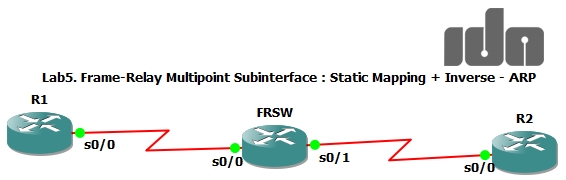

Lab129. Frame Relay Subinterface : Static Mapping + Inverse ARP

Objective : Mempelajari variasi mapping yang berbeda pada R1 dan R2

Topologi Lab :
Metoda Lab :
  • R1 dikonfigurasikan static mapping
  • R2 dikonfigurasikan dynamic mapping
Konfigurasi R1
!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
!
interface Serial0/0.1 multipoint
 ip address 12.12.12.1 255.255.255.0
 frame-relay map ip 12.12.12.2 102
!

Konfigurasi R2

interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
!
interface Serial0/0.1 multipoint
 ip address 12.12.12.2 255.255.255.0
 frame-relay interface-dlci 201
!

Verifikasi Lab

Lab128. Frame Relay Multipoint Subinterface - Static mapping

Objective : Mempelajari konfigurasi static mapping pada subinterface

Topologi Lab :
Metode Lab :
  • Hapus dynamic mapping pada lab sebelumnya
  • Konfigurasikan static mapping
 Konfigurasi R1
!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
!
interface Serial0/0.1 multipoint
 ip address 12.12.12.1 255.255.255.0
 frame-relay map ip 12.12.12.2 102
!



Konfigurasi R2

!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
!
interface Serial0/0.1 multipoint
 ip address 12.12.12.2 255.255.255.0
 frame-relay map ip 12.12.12.1 201
!

Verifikasi Lab

Lab127. Frame Relay Multipoint Subinterface - Inverse ARP

Objective : Mempelajari cara mengkonfigurasikan frame relay pada subinterface, secara default main interface router adalah multipoint, maka pada subinterface harus di state dulu menjadi multipoint atau point-to-point

Topologi Lab :
Metode Lab :
  • Hapus konfigurasi static mapping pada konfigurasi sebelumnya
  • Buat subinterface baru dengan tipe multipoint
  • Konfigurasikan ip address dan dynamic mapping
 Konfigurasi R1

!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
!
interface Serial0/0.1 multipoint
 ip address 12.12.12.1 255.255.255.0
 frame-relay interface-dlci 102
!

Konfigurasi R2

!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
!
interface Serial0/0.1 multipoint
 ip address 12.12.12.2 255.255.255.0
 frame-relay interface-dlci 201
!

Verifikasi Lab
Seperti halnya pada main interface, pada subinterface multipoint, mapping juga perlu dilakukan dan bisa dilakukan dengan menggunakan dynamic mapping maupun static mapping. Pada subinterface kita harus menentukan apakah multipoint atau point-to-point. Jika sekiranya kita menset sebagai multipoint namun ingin dirubah menjadi point-to-point atau sebaliknya, maka cara yang hanya bisa dilakukan selain di reload. Atau alternatif lain dengan membuat subinterface yang baru.

Lab126. Frame Relay Static Mapping

Objective : Mempelajari cara konfigurasi static mapping pada frame relay

Topology Lab :
Metode Lab :
  • Gunakan topologi dan konfigurasi sebelumnya, cukup menambahkan konfigurasi static mapping di R1 dan R2
 Konfigurasi R1

!
interface Serial0/0
 ip address 12.12.12.1 255.255.255.0
 encapsulation frame-relay
 clock rate 2000000
 frame-relay map ip 12.12.12.2 102 broadcast
!









Konfigurasi R2


!
interface Serial0/0
 ip address 12.12.12.2 255.255.255.0
 encapsulation frame-relay
 clock rate 2000000
 frame-relay map ip 12.12.12.1 201 broadcast
!

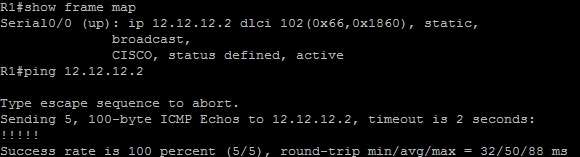

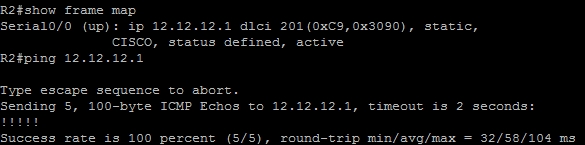

Verifikasi Lab

Yang perlu diperhatikan adalah keyword broadcast, dimana secara default frame relay termasuk non broadcast multi access, apabila tidak menambahkan broadcast maka routing apapun tidak akan berjalan sesuai dengan yang di inginkan. Pada lab diatas tidak terlalu berpengaruh karena memang tidak ada routing apapun, hanya koneksi link saja.

Lab125. Frame Relay Inverse ARP

Objective : Mempelajari fungsi inverse ARP pada frame relay

Topologi Lab :
Metoda Lab :
  • Buat topologi diatas, kemudian konfigurasikan Frame Relay Switch. Pada R1 dan R2 hanya merubah encapsulasi nya menjadi frame relay
 Konfigurasi FRSW

!
interface Serial0/0
 no ip address
 encapsulation frame-relay
 clock rate 2000000
 frame-relay lmi-type cisco
 frame-relay intf-type dce
 frame-relay route 102 interface Serial0/1 201
!
interface Serial0/1
 no ip address
 encapsulation frame-relay
 clock rate 2000000
 frame-relay lmi-type cisco
 frame-relay intf-type dce
 frame-relay route 201 interface Serial0/0 102
!

Konfigurasi R1

!
interface Serial0/0
 ip address 12.12.12.1 255.255.255.0
 encapsulation frame-relay

Konfigurasi R2

!
interface Serial0/0
 ip address 12.12.12.2 255.255.255.0
 encapsulation frame-relay

Verifikasi Lab





(Seperti yang terlihat, bahwasanya frame-relay inverse-ARP langsung bekerja secara otomatis untuk memappingkan L3 ke L2 pada Frame Relay tanpa kita mengkonfigurasikan apapun selain merubah enkapsulasinya menjadi frame-relay. Setelah interface diaktifkan (no shutdown) maka router akan mengirimkan frame-relay inverse-arp request ke semua DLCI yang didapat dari LMI Interfacece nya).


Namun demikian, apabila pada frsw terdapat banyak sekali nilai DLCI yang digunakan maka pada sisi router akan menerima banyak DLCI yang tidak semuanya diperlukan oleh router tersebut, sehingga kadang inverse-arp ini di disable dan kemudian dikonfigurasikan manual frame relay mapping nya baik sedara dynamic maupun static

Ketikkan show frame-relay map untuk memastikan mappingnya berhasil. Ada 3 status yakni
  1. Active : mappingnya sudah OK
  2. Deleted : problem ada di router itu sendiri thdp frsw nya
  3. Inactive : problem ada di sisi router remote
  • Frame relay termasuk Network Broadcast Multi Access (NBMA)
  • Pada frame relay terdapat 2 tipe, yakni :
    • Multipoint
    • Point-to-Point
  • Main interface defaultnya adalah multipoint
  • Diperlukan mapping layer 3 (IP) ke layer 2 (DLCI)
  • Terdapat 2 cara melakukan mapping tersebut
    • Dynamic Mapping melalui inverse arp
    • Static Mapping menggunakan perintah frame-relay map

Selasa, 20 November 2012

Lab124. GLBP - Load Balancing - Track Route

Objective :
  • GLBP merupakan cisco proprietary, secara default sudah langsung memiliki kemampuan untuk load balancing
  • Mempelajari konfigurasi GLBP (Gateway Load Balancing Protocol)
Topologi Lab
 Metode Lab :
  • Melanjutkan topologi dan konfigurasi lab sebelumnya
  • Hapus konfigurasi VRRP
  • Konfigurasikan GLBP pada interface fa0/0 R1 dan R2
  • Konfigurasikan Virtual IP GLBP sebagai gateway semua PC
  • Pastikan R1 menjadi link utama

 Konfigurasi R1

!
track 1 rtr 1
!
ip sla monitor 1
 type echo protocol ipIcmpEcho 13.13.13.3
 timeout 2000
 frequency 3
ip sla monitor schedule 1 start-time now
!
interface FastEthernet0/0
 ip address 12.12.12.1 255.255.255.0
 duplex auto
 speed auto
 vrrp 1 ip 12.12.12.12
 vrrp 1 priority 110
 vrrp 1 authentication md5 key-string cisco
 vrrp 1 track 1 decrement 20
 vrrp 2 ip 12.12.12.11
!
interface Serial0/0
 ip address 13.13.13.1 255.255.255.0
 serial restart-delay 0
 clock rate 2000000
!
router eigrp 1
 network 0.0.0.0
 auto-summary
!
Konfigurasi R2
!
interface FastEthernet0/0
 ip address 12.12.12.2 255.255.255.0
 duplex auto
 speed auto
 vrrp 1 ip 12.12.12.12
 vrrp 1 authentication md5 key-string cisco
 vrrp 2 ip 12.12.12.11
 vrrp 2 priority 110
!
interface Serial0/0
 ip address 23.23.23.2 255.255.255.0
 serial restart-delay 0
 clock rate 2000000
!
router eigrp 1
 network 0.0.0.0
 auto-summary
!
Konfigurasi R3

!
interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface Serial0/0
 ip address 13.13.13.3 255.255.255.0
 serial restart-delay 0
 clock rate 2000000
!
interface Serial0/1
 ip address 23.23.23.3 255.255.255.0
 serial restart-delay 0
 clock rate 2000000
!
router eigrp 1
 network 0.0.0.0
 auto-summary
!
Konfigurasi PC1

!
interface FastEthernet0/0
 ip address 12.12.12.101 255.255.255.0
 duplex auto
 speed auto
!
ip route 0.0.0.0 0.0.0.0 12.12.12.12
!
Konfigurasi PC2
!
interface FastEthernet0/0
 ip address 12.12.12.102 255.255.255.0
 duplex auto
 speed auto
!
ip route 0.0.0.0 0.0.0.0 12.12.12.11
!
Tambahkan konfigurasi GLBP di R1 dan R2

Konfigurasi di PC

Verifikasi Lab

Kemampuan load balancig menggunakan 1 IP Gateway saja kuncinya pada nilai MAC Address gateway nya yang berbeda. Jadi antar PC walau menggunakan IP Gateway yang sama, namun dengan MAC Address yang berbeda.

Lakukan ping dan traceroute
Seperti yang terlihat diatas kedua link digunakan bersamaan, PC1 lewat R1 dan PC2 melalui R2
