Lab 10. RIP - Broadcast Update



Objective : RIPv2 defaultnya secara multicast. Kalau pada lab sebelumnya menggunakan unicast, lab kali ini akan menggunakan broadcast untuk routing updatenya (Broadcast : Link R2-R3)..

Topology dan Konfigurasi nya sebagai berikut :













Konfigurasi R1 :


interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface Serial0/0
 ip address 12.12.12.1 255.255.255.0
 clock rate 2000000
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!


Konfigurasi R2 :


interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 ip address 23.23.23.2 255.255.255.0
 duplex auto
 speed auto
!
interface Serial0/0
 ip address 12.12.12.2 255.255.255.0
 clock rate 2000000
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!


Konfigurasi R3 :


interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet0/0
 ip address 23.23.23.3 255.255.255.0
 duplex auto
 speed auto
!d auto
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!


Pastikan ip looback semua router ada di routing tablenya dan dapat di ping...
















Ok. sekarang coba kita cek routing updatenya dengan menggunakan debug ip packet detail..








Terlihat masih menggunakan multicast dengan ip 224.0.0.9. Untuk mengubah updatenya menjadi broadcast. Konfigurasinya sebagai berikut..




Hal yang sama juga dilakukan pada R3..




Kemudian cek kembali..









Dan ternyata seperti yang terlihat ip tujuannya berubah menjadi ip broadcast (255.255.255.255)...

Lab 9. RIP - Unicast Update


Objective : RIPv1 secara default, updatenya secara broadcast, sedangkan pada RIPv2 secara multicast. Pada lab kali ini menggunakan RIPv2 dan akan dirubah agar updatenya menjadi unicast.

Topology..











Konfigurasi R1


interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface Serial0/0
 ip address 12.12.12.1 255.255.255.0
 clock rate 2000000
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!

Konfigurasi R2


interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 ip address 23.23.23.2 255.255.255.0
 duplex auto
 speed auto
!
interface Serial0/0
 ip address 12.12.12.2 255.255.255.0
 clock rate 2000000
!ck rate 2000000
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!


Konfigurasi R3


interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet0/0
 ip address 23.23.23.3 255.255.255.0
 duplex auto
 speed auto
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary



Pastikan semua ip loopback ada di dalam routing table dan bisa di ping..

















Seperti diketahui RIPv2 routing updatenya bekerja secara multicast, untuk pengecekannya gunakan debug ip packet detail.









Seperti informasi diatas, routing update dikirimkan ke ip multicast 224.0.0.9. Selanjutnya untuk membuatnya menjadi unicast, konfigurasikan neighbor sebagai berikut (Unicast : Link R1-R2)





Begitu juga pada R2..




passive-interface digunakan agar interface nya tidak mengirimkan update, walaupun pada RIP masih menerima update, hanya tidak mengirimkan update saja. Sedangkan perintah neighbor digunakan untuk mengirimkan update secara unicast.

Mari cek kembali..









Dan terlihat routing update nya tidak lagi bekerja secara multicast, melainkan secara unicast dengan source neighbor nya yaitu 12.12.12.2

Lab 8. RIP Filtering - Offset List


Objective : Di inginkan agar ip loopback R3 tidak boleh diakses oleh R1, kalau sebelumnya dengan mengubah nilai AD nya, maka kali ini dengan merubah nilai hop count metricnya menggunakan offset list

Sekilas tentang offset-lists
1. Hanya berfungsi pada rip dan eigrp
2. Pada rip digunakan untuk menambah existing hop count
3. Pada eigrp digunakan untuk menambah existing nilai delay
4. untuk memberi pengaruh kesemua network gunakan offset-list 0

Berikut gambar topology nya.











Konfigurasi R1 :


interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface Serial0/0
 ip address 12.12.12.1 255.255.255.0
 serial restart-delay 0
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!

Konfigurasi R2 :


interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface Serial0/0
 ip address 12.12.12.2 255.255.255.0
 serial restart-delay 0
!
interface FastEthernet1/0
 ip address 23.23.23.2 255.255.255.0
 duplex auto
 speed auto
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!

Konfigurasi R3


interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet0/0
 ip address 23.23.23.3 255.255.255.0
 duplex auto
 speed auto
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!

Pastikan semua interface loopback pada R1, R2 dan R3 terdapat pada routing table nya dan bisa di ping.




















Ok guys. Sekarang mari kita konfigurasi offset-list bisa diset di R1 atau R2

Kali ini dikonfigurasikan di Router R2 saja...





Nilai offset disetting 16, agar routing 3.3.3.3 menjadi inaccessible sehingga tidak dimasukkan dalam routing table, RIP hanya bisa maksimal 15 hop count..
Coba sekarang dicek lagi di router R1, dan pastikan ip 3.3.3.3 sudah tidak terdapat dalam routing tabelnya.






















Seperti yang terlihat ip 3.3.3.3 tidak terdapat dalam tabel routing, dan bila kita lakukan debug ip rip, seperti terlihat dibawah, bahwa route 3.3.3.3/32 statusnya inaccessibe.



Sabtu, 28 Juli 2012

Lab 7. RIP Filtering - Administrative Distance

Objective :  Di inginkan supaya interface loopback R3 tidak bisa diakses oleh R1

Topology nya sebagai berikut..














Konfigurasi R1 :


interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface Serial0/0
 ip address 12.12.12.1 255.255.255.0
 serial restart-delay 0
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!


Konfigurasi R2 :


interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface Serial0/0
 ip address 12.12.12.2 255.255.255.0
 serial restart-delay 0
!
interface FastEthernet1/0
 ip address 23.23.23.2 255.255.255.0
 duplex auto
 speed auto
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!

Konfigurasi R3 :


interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet0/0
 ip address 23.23.23.3 255.255.255.0
 duplex auto
 speed auto
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!

Kondisi awal sebelum administrative distance dikonfigurasikan































Kemudian konfigurasikan AD nya agar IP 3.3.3.3 tidak lagi bisa diakses oleh R1.
Sipph.. Mari cek lagi... dan IP 3.3.3.3 sudah tidak lagi ada dalam routing table nya.
To be Continued, setelah pesan-pesan berikut ini....:)

Rabu, 25 Juli 2012

Lab 6. RIP Access Filtering - Standard ACL

Objective : Pada R1 akan diset beberapa ip loopback yang kemudian diadvertise ke dalam RIP, nantinya ip yang genap saja yang akan boleh dilewatkan..

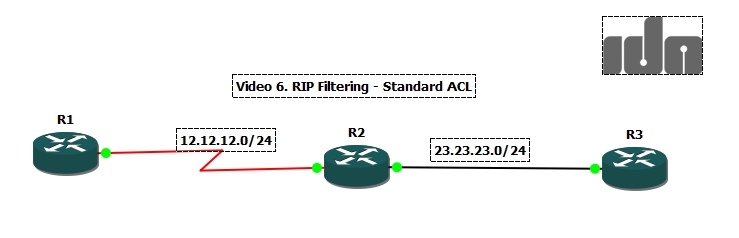

Berikut topologynya..













Konfigurasi R1 :


interface Loopback1
 ip address 20.0.0.1 255.255.255.255
!
interface Loopback2
 ip address 20.0.0.2 255.255.255.255
!
interface Loopback3
 ip address 20.0.0.3 255.255.255.255
!
interface Loopback4
 ip address 20.0.0.4 255.255.255.255
!
interface Loopback5
 ip address 20.0.0.5 255.255.255.255
!
interface Loopback6
 ip address 20.0.0.6 255.255.255.255
!
interface Loopback7
 ip address 20.0.0.7 255.255.255.255
!
interface Loopback8
 ip address 20.0.0.8 255.255.255.255
!
interface Serial0/0
 ip address 12.12.12.1 255.255.255.0
 serial restart-delay 0
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary


Konfigurasi R2 :


interface Serial0/0
 ip address 12.12.12.2 255.255.255.0
 serial restart-delay 0
!
interface FastEthernet1/0
 ip address 23.23.23.2 255.255.255.0
 duplex auto
 speed auto
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary

!

Konfigurasi R3 :


interface FastEthernet0/0
 ip address 23.23.23.3 255.255.255.0
 duplex auto
 speed auto
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary

Kedmudian cek routing table di router 3 pastikan semua ip loopback R1 ada route nya di R3..






















Untuk memastikannya mari kita test ping ke salah satu ip loopbacknya..






Ok, selanjutnya lakukan filtering pada router R2, dimana ip loopback R1 yang di advertise ke dalam RIP difilter hanya yang genap saja yang boleh dilewatkan..





eng..ing..eng.... Maka hasilnya adalah sebagai berikut.


















Jika dibalik, yang mau dilewatkan yang ganjil saja, maka konfigurasinya seperti berikut





















Demikian juga dengan R3..
















Mantabh... Mari berbuka puasa dulu masbro/mbabro..:)

Lab 5. RIP Mindah Jalur - Offset List

Objective : Seperti yang kita ketahui protocol RIP memilih hop terpendek dalam memilih jalur terbaiknya. Namun, di inginkan hasil akhirnya dari R2 ping ke interface loopback pada R1 melalui jalur fasteth yaitu R2-R3-R1 tidak melalui jalur serial lagi atau R2-R1.

Ok langsung saja berikut topology nya :

















Konfigurasi R1 :

interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface FastEthernet0/0
 ip address 13.13.13.1 255.255.255.0
 duplex auto
 speed auto
!
interface Serial0/0
 ip address 12.12.12.1 255.255.255.0
 clock rate 2000000
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!

Konfigurasi R2 :

interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 ip address 23.23.23.2 255.255.255.0
 duplex auto
 speed auto
!
interface Serial0/0
 ip address 12.12.12.2 255.255.255.0
 clock rate 2000000
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!

Konfigurasi R3 :

interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet0/0
 ip address 13.13.13.3 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet0/1
 ip address 23.23.23.3 255.255.255.0
 duplex auto
 speed auto
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary

Pastikan routing tabel nya dan ip int loopback semua router bisa di ping..

















Ok seperti yang terlihat semua int loopback router bisa di ping. Sekarang coba kita trace dari R2 dengan tujuan ip int loopback R1..


Terlihat jalur nya masih memilih via 12.12.12.1 yaitu interface Serial0/0 karena link R2-R1 jumlah hopcount nya satu sedangkan link R2-R3 jumlah hopcount nya dua. RIP memilih hop terpendek dalam menentukan jalur terbaiknya. Sekarang kita akan manipulasi hopcountnya dengan perintah offset-list, seolah-olah hopcount pada interface Serial0/0 lebih besar dari hopcount interface FastEth0/0..

Ada 2 cara yang bisa dilakukan untuk memanipulasi offset-list ini. Pertama, akan kita lakukan konfigurasi di R1..

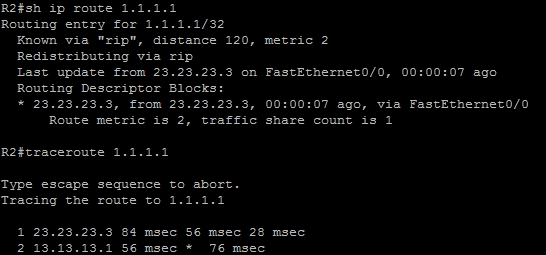

Dan sekarang mari kita lihat routing table pada R2 dan kita trace ke ip int loopback R1..















That's cool, sekarang jalur nya sudah lewat interface FastEth0/0.. Mari kita coba cara ke-2
Sebelumnya kita hapus dulu konfigurasi offset-list pada R1.











Jika kita konfigurasinya pada R1, maka gunakan 'out' karena dari R1 menuju R2 prosessnya 'keluar'.
Sedangkan jika kita konfigurasinya pada R2 maka gunakan 'in' karena dari R1 menuju R2 prosesnya 'masuk'. Sekarang mari kita verifikasi kembali pada R2...


















Yups, jalur nya via FastEth0/0 melalui link R2-R3-R1... OK finish.

Mari kita lanjutkan.....

Lab 4. RIP Convergence Timers



Objective : Secara default periodic update pada RIP adalah 30 second, diinginkan agar periodic updatenya link R1-R2 menjadi 10 second saja. Sedangkan link R2-R3 tetap default yaitu 30 seconds.


Berikut topologinya :
Konfigurasi R1 :


interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface Serial0/0
 ip address 12.12.12.1 255.255.255.0
 clock rate 2000000
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!

Konfigurasi R2 :


interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 ip address 23.23.23.2 255.255.255.0
 duplex auto
 speed auto
!
interface Serial0/0
 ip address 12.12.12.2 255.255.255.0
 clock rate 2000000
!
router rip
 version 2
 network 0.0.0.0
 no auto-summary
!

Konfigurasi R3 :



interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet0/0
 ip address 23.23.23.3 255.255.255.0
 duplex auto
 speed auto
!

router rip

 version 2
 network 0.0.0.0
 no auto-summary

OK. Cek routing tablenya dan pastikan semua interface loopback router bisa di ping..


.














Baiklah sekarang mari kita lihat periodic updatenya.







Secara default sending update pada RIP adalah 30 seconds. Disini diinginkan untuk link R1-R2 sending updates nya 10 second dan link R2-R3 sending updates nya tetap 30 seconds. Berikut commandnya..

















Router dalam RIP tidak akan neighboring jika update timernya berbeda. Perubahan ini bersifat global, dengan kita rubah sending update nya, untuk link R1-R2 tidak akan bermasalah. Namun akan bermasalah dengan link R2-R3, karena R3 sending updatenya masih default (30 seconds). Untuk itu kita spesifikasikan untuk link R2-R3 :





Untuk membuktikan bahwa settingannya update timernya sudah sama atau belum, bisa dengan mengetikkan command 'show ip protocols' atau test ping interface loopback pada router masing-masing :













Terlihat sending updates pada R1 dan R2 sudah sama yaitu 10 seconds. Bagaimana dengan R3?







Iya di R3 update timernya masih default. Sekarang mari kita test ping interface loopback pada router R1 dan R2 dari R3. Jika reachable itu artinya tidak ada masalah adjacency antara R2 dengan R3.












Done... Lanjut Brother perjalanan masih jauh....Hheheh

Minggu, 22 Juli 2012

Lab 3. RIP Summary Address



Objective : Untuk menyederhanakan routing tabel menjadi lebih ringkas. Routing table yang ringkas akan berpengaruh terhadap processor dan memory pada router sehingga kinerja router akan menjadi lebih ringan...

Berikut gambar dari topology beserta konfigurasinya..
Konfigurasi R1 :

interface Loopback1
 ip address 1.1.1.1 255.255.255.255
!
interface Loopback10
 ip address 10.0.0.1 255.255.255.255
!
interface Loopback11
 ip address 10.0.1.1 255.255.255.255
!
interface Loopback12
 ip address 10.0.2.1 255.255.255.255
!
interface Loopback13
 ip address 10.0.3.1 255.255.255.255
!
interface Loopback14
 ip address 10.0.4.1 255.255.255.255
!
interface Loopback15
 ip address 10.0.5.1 255.255.255.255
!
interface Loopback16
 ip address 10.0.6.1 255.255.255.255
!
interface Loopback17
 ip address 10.7.0.1 255.255.255.255
!
interface Loopback18
 ip address 10.8.0.1 255.255.255.255
!
interface Loopback19
 ip address 10.9.0.1 255.255.255.255
!
interface Loopback20
 ip address 20.0.0.1 255.255.255.255
!
interface Loopback21
 ip address 20.0.1.1 255.255.255.255
!
interface Loopback22
 ip address 20.0.2.1 255.255.255.255
!
interface Loopback23
 ip address 20.0.3.1 255.255.255.255
!
interface Loopback31
 ip address 30.0.0.1 255.255.255.255
!
interface Loopback32
 ip address 30.0.2.1 255.255.255.255
!
interface Loopback33
 ip address 30.0.3.1 255.255.255.255
!
interface Loopback34
 ip address 30.0.4.1 255.255.255.255
!
interface Serial0/0
 ip address 12.12.12.1 255.255.255.0
 serial restart-delay 0
!
router rip
 version 2
 network 1.0.0.0
 network 10.0.0.0
 network 12.0.0.0
 network 20.0.0.0
 network 30.0.0.0
 no auto-summary
!


Konfigurasi R2 :


interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface Serial0/0
 ip address 12.12.12.2 255.255.255.0
 serial restart-delay 0
 no fair-queue
!
interface FastEthernet1/0
 ip address 23.23.23.2 255.255.255.0
 duplex auto
 speed auto
!
router rip
 version 2
 network 2.0.0.0
 network 12.0.0.0
 network 23.0.0.0
 no auto-summary
!


Konfigurasi R3 :

interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet0/0
 ip address 23.23.23.3 255.255.255.0
 duplex auto
 speed auto
!
router rip
 version 2
 network 3.0.0.0
 network 23.0.0.0
 no auto-summary
!

Coba kita cek routing tabel masing-masing router..



Terlihat banyak sekali network yang terdapat pada routing table pada R2 dan R3, kini saya akan membuatnya menjadi lebih ringkas. Routing table yang ringkas akan berpengaruh terhadap processor dan memory pada router sehingga kinerja router akan menjadi lebih ringan...


OK. Sekarang kita lihat lagi routing tabel pada masing-masing router. Untuk memastikan hasilnya, sebelumnya di 'clear ip route *' dulu pada setiap router.




Seperti yang terlihat kini routing tablenya menjadi lebih ringkas...

Good Job Brother....;)
