Objective : Setiap router melakukan negosiasi terlebih dahulu sebelum membentuk adjacency dengan saling mengirim dan menerima paket autentikasinya. Jika autentikasinya sesuai maka router-router tersebut dapat membentuk adjacency dan melakukan pertukaran routing updatenya. Namun jika autentikasinya gagal maka router-router tersebut tidak dapat membentuk adjacency dengan router tetangganya.
Topology dan konfigurasinya :
Konfigurasi R1
interface Loopback0
ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet0/0
ip address 23.23.23.3 255.255.255.0
duplex auto
speed auto
!
router eigrp 10
network 3.3.3.3 0.0.0.0
network 23.23.23.3 0.0.0.0
no auto-summary
Pada EIGRP hanya ada MD5 authentication, tidak ada clear text
interface Loopback0
ip address 1.1.1.1 255.255.255.255
!
interface Serial0/0
ip address 12.12.12.1 255.255.255.0
serial restart-delay 0
!
router eigrp 10
network 1.1.1.1 0.0.0.0
network 12.12.12.1 0.0.0.0
no auto-summary
ip address 1.1.1.1 255.255.255.255
!
interface Serial0/0
ip address 12.12.12.1 255.255.255.0
serial restart-delay 0
!
router eigrp 10
network 1.1.1.1 0.0.0.0
network 12.12.12.1 0.0.0.0
no auto-summary
Konfigurasi R2
interface Loopback0
ip address 2.2.2.2 255.255.255.255
!
interface Serial0/0
ip address 12.12.12.2 255.255.255.0
serial restart-delay 0
!
interface FastEthernet1/0
ip address 23.23.23.2 255.255.255.0
duplex auto
speed auto
!
router eigrp 10
network 2.2.2.2 0.0.0.0
network 12.12.12.2 0.0.0.0
network 23.23.23.2 0.0.0.0
no auto-summary
ip address 2.2.2.2 255.255.255.255
!
interface Serial0/0
ip address 12.12.12.2 255.255.255.0
serial restart-delay 0
!
interface FastEthernet1/0
ip address 23.23.23.2 255.255.255.0
duplex auto
speed auto
!
router eigrp 10
network 2.2.2.2 0.0.0.0
network 12.12.12.2 0.0.0.0
network 23.23.23.2 0.0.0.0
no auto-summary
Konfigurasi R3
ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet0/0
ip address 23.23.23.3 255.255.255.0
duplex auto
speed auto
!
router eigrp 10
network 3.3.3.3 0.0.0.0
network 23.23.23.3 0.0.0.0
no auto-summary

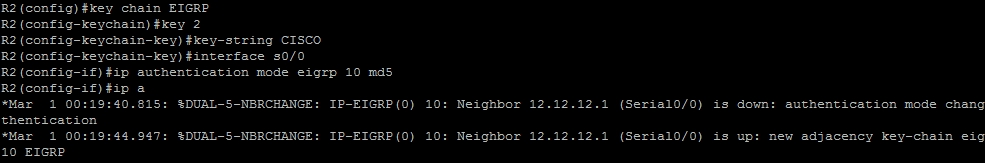

Pada EIGRP hanya ada MD5 authentication, tidak ada clear text
Verifikasi
Setelah dikonfigurasikan autentikasi, pastikan masih adjacency dengan neighbornya
Hasil autentikasinya sudah sesuai antara R1 dengan R2, sehingga pada R1 dapat mengenali R2 sebagai router neighbor nya..
