Lab 33. EIGRP - Unequal Load Balancing


Objective : Jika pada equal load balancing, 2 jalur digunakan bersamaan (bandwidth yang sama) dengan beban trafik juga sama rata, maka pada lab unequal load balancing, 2 jalur juga digunakan bersamaan (bandwidth yang berbeda) namun dengan pembagian beban trafik sesuai dengan nilai variance nya.

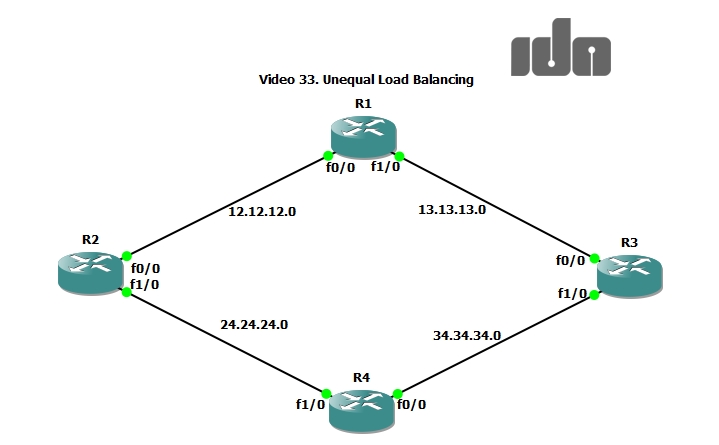

Topology dan konfigurasinya sebagai berikut:
Konfigurasi R1
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface FastEthernet0/0
 ip address 12.12.12.1 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 13.13.13.1 255.255.255.0
 duplex auto
 speed auto
!
router eigrp 10
 network 0.0.0.0
 no auto-summary
!

Konfigurasi R2
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 ip address 12.12.12.2 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 24.24.24.2 255.255.255.0
 duplex auto
 speed auto
!
router eigrp 10
 network  0.0.0.0
 no auto-summary
!

Konfigurasi R3
interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet0/0
 ip address 13.13.13.3 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 34.34.34.3 255.255.255.0
 duplex auto
 speed auto
!
router eigrp 10
 network 0.0.0.0
 no auto-summary
!

Konfigurasi R4
interface Loopback0
 ip address 4.4.4.4 255.255.255.255
!
interface FastEthernet0/0
 ip address 34.34.34.4 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 24.24.24.4 255.255.255.0
 duplex auto
 speed auto
!
router eigrp 10
 network  0.0.0.0
 no auto-summary
!
Selanjutnya rubah bandwidthnya menjadi lebih kecil dari 100000 Kbit  pada Link yang menuju router R2, misalkan 1000 Kbit sehingga tidak equal lagi.
Cek lagi pada routing tabelnya dan didapati hanya satu jalur yang dilewati yaitu melalui R3
Berikutnya cek dulu di eigrp topology nya yang masih menyimpan tentang jalur lain yang dirubah bandwidthnya menjadi lebih kecil
Perhatikan nilai metricnya. Untuk mencari nilai variance yang akan di masukkan, maka 2693120 dibagi 158720 = 16,9 maka nilai variance yang diset adalah 17 (pembulatan harus keatas untuk nilai berapapun)
Hasil akhir
Seperti yang terlihat sekarang 2 jalur digunakan secara bersamaan, namun dengan pembagian setiap 17 paket dikirimkan melalui link utama, maka berikutnya 1 paket dikirimkan ke link kedua.
