Lab 59. OSPF Network Point to Multipoint Non Broadcast

Objective : Mempelajari tipe network Multipoint Non Broadcast pada OSPF Frame Relay

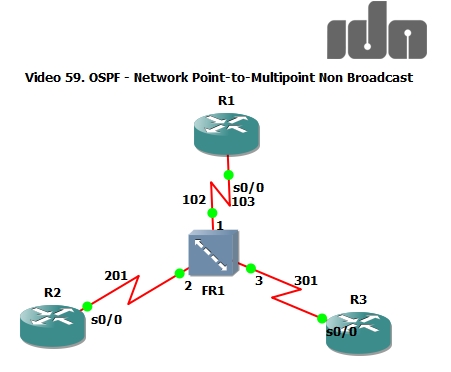

Topologi Lab
Konfigurasi R1

interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface Serial0/0
 encapsulation frame-relay
 ip address 123.123.123.1 255.255.255.0
 frame-relay map ip 123.123.123.2 102
 frame-relay map ip 123.123.123.3 103
 ip ospf network point-to-multipoint non-broadcast

!
router ospf 1
 router-id 1.1.1.1
 network 0.0.0.0 0.0.0.0 area 0
 neighbor 123.123.123.2
 neighbor 123.123.123.3
!

Konfigurasi R2



interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface Serial0/0
 encapsulation frame-relay
 interface Serial0/0
 ip address 123.123.123.2 255.255.255.0

 frame-relay map ip 123.123.123.1 201
 frame-relay map ip 123.123.123.3 201
 ip ospf network point-to-multipoint non-broadcast
!
router ospf 2
  router-id 2.2.2.2
  network 0.0.0.0 0.0.0.0 area 0
!


Konfigurasi R3

interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface Serial0/0
 encapsulation frame-relay
 interface Serial0/0
 ip address 123.123.123.3 255.255.255.0
 frame-relay map ip 123.123.123.1 301
 frame-relay map ip 123.123.123.2 301
 ip ospf network point-to-multipoint non-broadcast

!
router ospf 3
 router-id 3.3.3.3
 network 0.0.0.0 0.0.0.0 area 0
!

Verifikasi Lab

 Periksa tipe network OSPF nya
Seperti yang terlihat tipe networknya yaitu Point-to-Multipoint. Namun kali ini untuk konfigurasi OSPF nya    tanpa menggunakan broadcast ke router lain, melainkan dengan perintah neighbor x.x.x.x

Periksa routing tabelnya
Perhatikan pada routing tabelnya dimana network 123.123.123.x tidak dianggap sebagai directly connected seperti halnya pada OSPF Broadcast dan Non Broadcast melainkan via Serial0/0.


Cek OSPF Neighbor untuk mengetahui apakah ada DR/BDR atau tidak.
 Terlihat pada tipe network OSPF Point to Multipoint Non Broadcast tidak terdapat DR maupun BDR.

Lakukan test ping
