Lab 82. IPv6 Tunnel 6to4

Objective : Mempelajari bagaimna mengkonfigurasikan IPv6 Tunnel, ada beberapa tipe tunnel yang bisa digunakan, kali ini yang digunakan adalah 6to4 Tunnel

Topologi Lab
Konfigurasi R1

ipv6 unicast-routing
!
interface Loopback0
 ipv6 address 1::1/128
!
interface Serial1/0
 ipv6 address 12::1/126
 clock rate 2000000
!
router rip
 version 2
 network 12.0.0.0
 no auto-summary
!

Konfigurasi R2

ipv6 unicast-routing
!
interface Loopback0
 ipv6 address 2::2/128
!
interface Serial1/0
 ipv6 address 12::2/126
 clock rate 2000000
!
interface FastEthernet2/0
 ipv6 address 23::2/126
!
router rip
 version 2
 network 12.0.0.0
 network 23.0.0.0
 no auto-summary
!

Konfigurasi R3

ipv6 unicast-routing
!
interface Loopback0
 ipv6 address 3::3/128
!
interface FastEthernet1/0
 ipv6 address 23::3/126
!
router rip
 version 2
 network 23.0.0.0
 no auto-summary
!

Selanjutnya konfigurasikan berikut

Verifikasi Lab

Periksa interface tunnelnya
Konfigurasikan static routing agar IP Loopbacknya dapat di ping

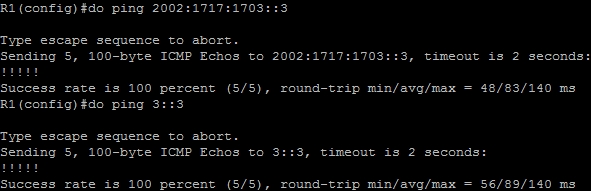

Lakukan test ping
